平时我们都是怎么乘坐电梯的?大概场景是:你在电梯外按下呼梯按键,对应呼梯按键点亮,这时你开始玩手机,同时电梯开始前往你所在的楼层接你。进入电梯后,你按下目标楼层,目标楼层按键点亮,这时你继续玩手机,同时电梯也开始前往你的目标楼层楼层。当电梯到达你的目标楼层后,电梯开门,你玩着手机离开。以上便是大家经常使用电梯的场景,但是你动动手指的功夫,电梯都有哪些部件在运行呢?

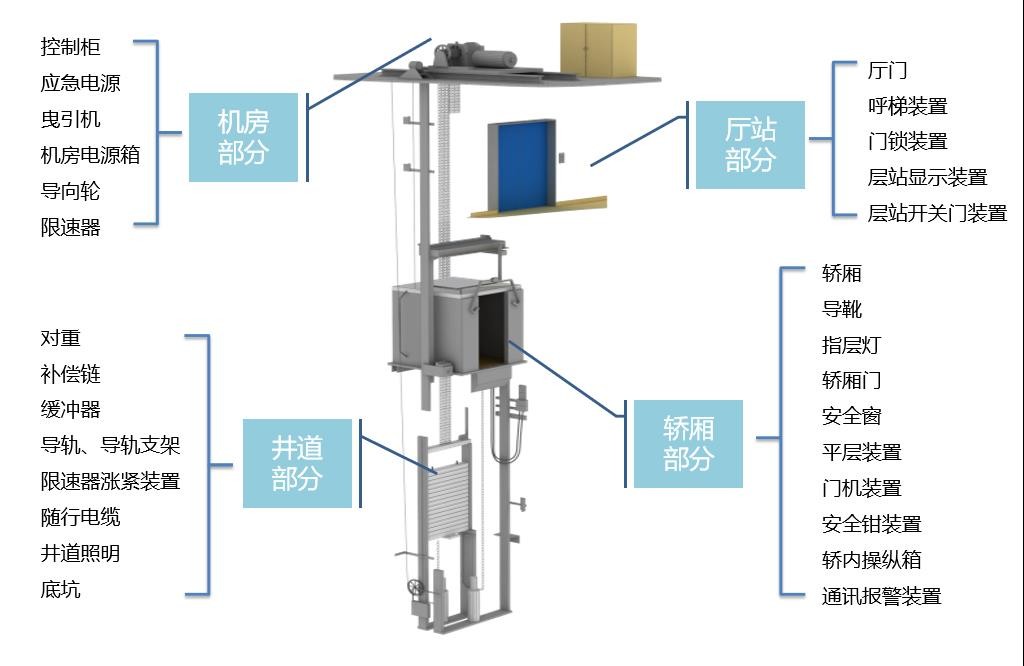

我们电梯按照空间结构可以分为机房部分、轿厢部分、井道部分、厅站部分这四大部分(具体空间结构如下图)。
电梯空间结构

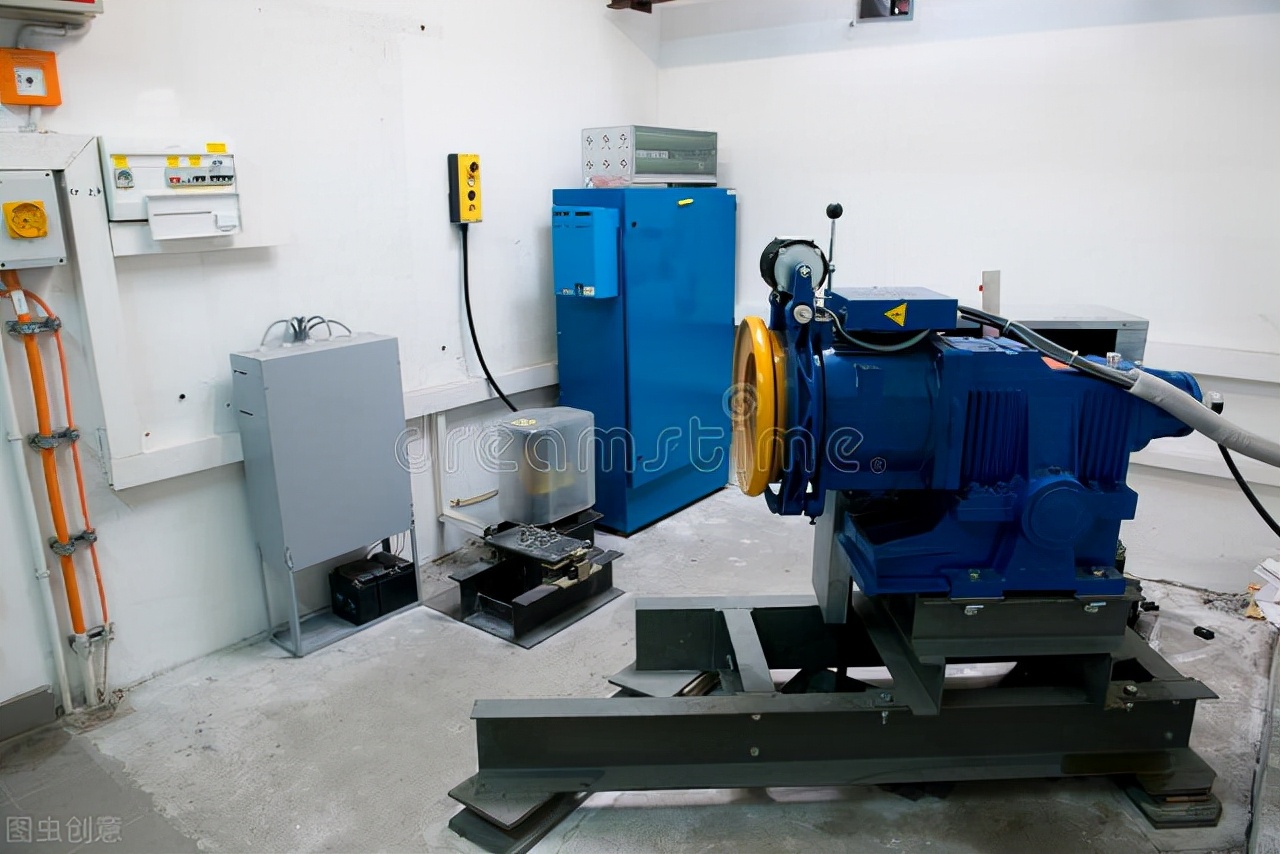

机房部分:包含控制柜、电梯停电应急装置、曳引机、机房电源箱、导向轮、限速器等装置。注意,并不是每部电梯都有机房部分的,有些电梯由于顶部空间原因,并没有机房空间,但是机房内的大部分部件还是存在于其他空间之内的。机房部分一般在电梯井道的最顶端,所以一般大家见不到,毕竟:“机房重地,闲人免进。”。
机房部分

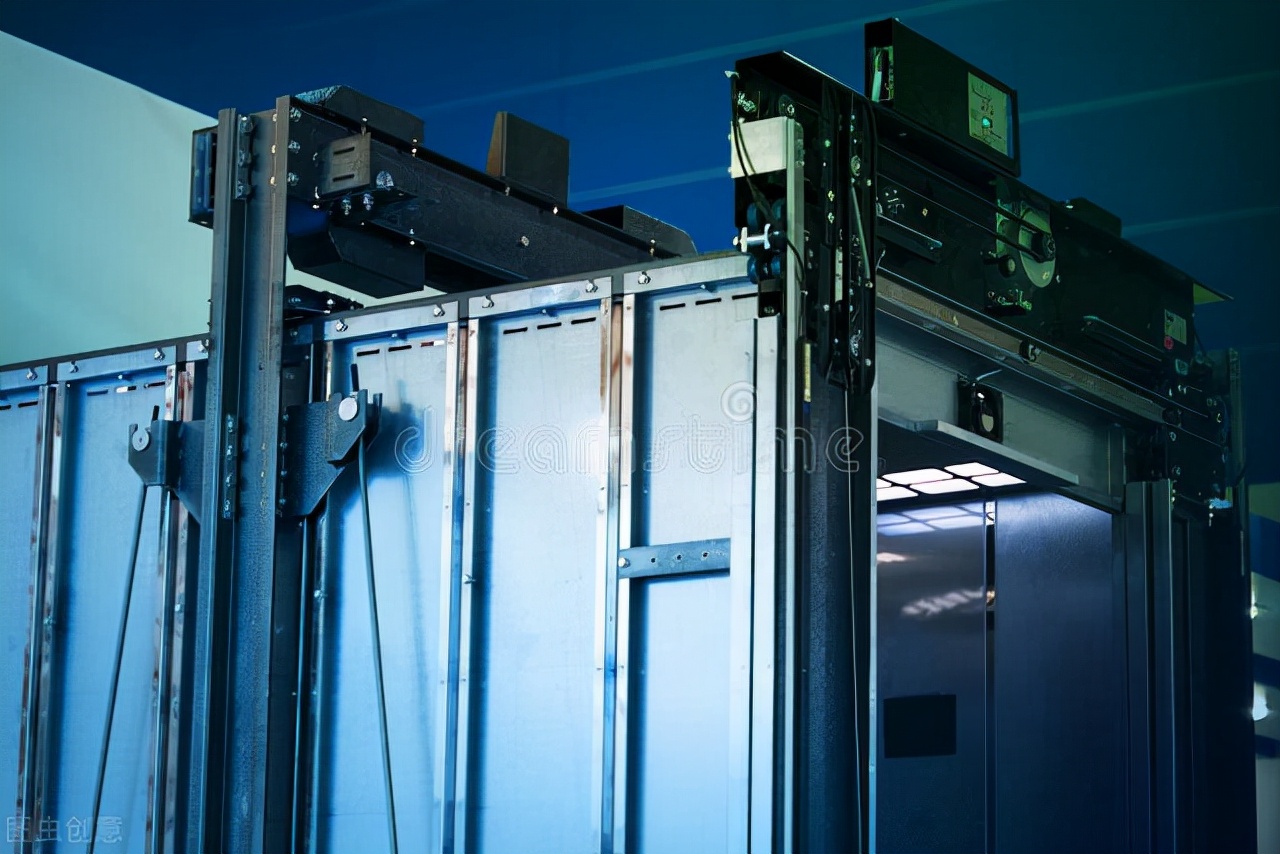

轿厢部分:包含轿厢、导靴、指层灯、轿厢门、安全窗、平层装置、门机装置、安全钳装置、通讯报警装置、轿内操纵箱、光幕等装置。其中大家可以见到的有:轿厢,负责我们乘坐的空间。指层灯,显示我们电梯目前的运行位置。轿厢门及门机装置,负责电梯开关门。安全窗,紧急逃生的装置。通讯报警装置,负责电梯紧急情况下呼救的装置。光幕装置,防止电梯门夹人的装置。以及轿内操纵箱,平时按电梯楼层的装置,同时也是我们使用最多的装置。
轿厢部分

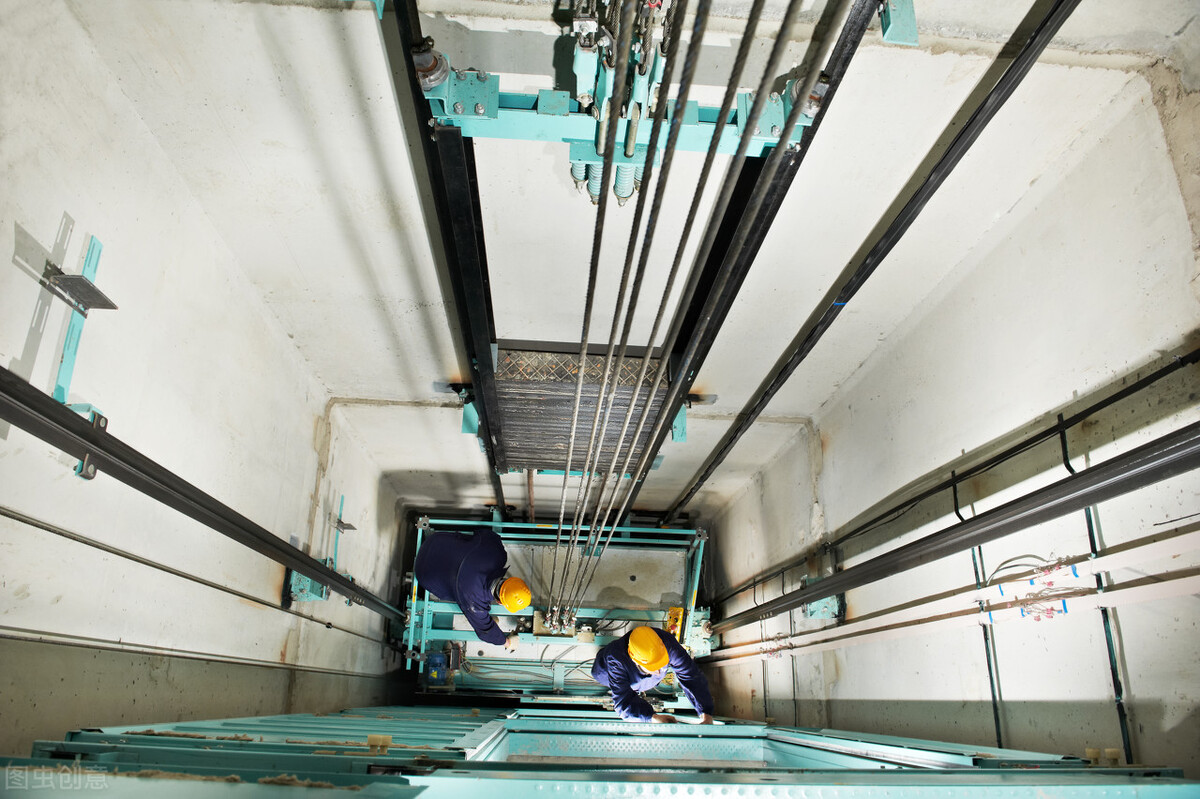

井道部分:包含对重、补偿链、缓冲器、导轨、导轨支架、限速器涨紧装置、随行电缆、井道照明、底坑等装置。由于轿厢和厅门的阻挡,平时我们也见不到,但是它们也在默默地服务着我们,守护着我们的安全。
井道部分

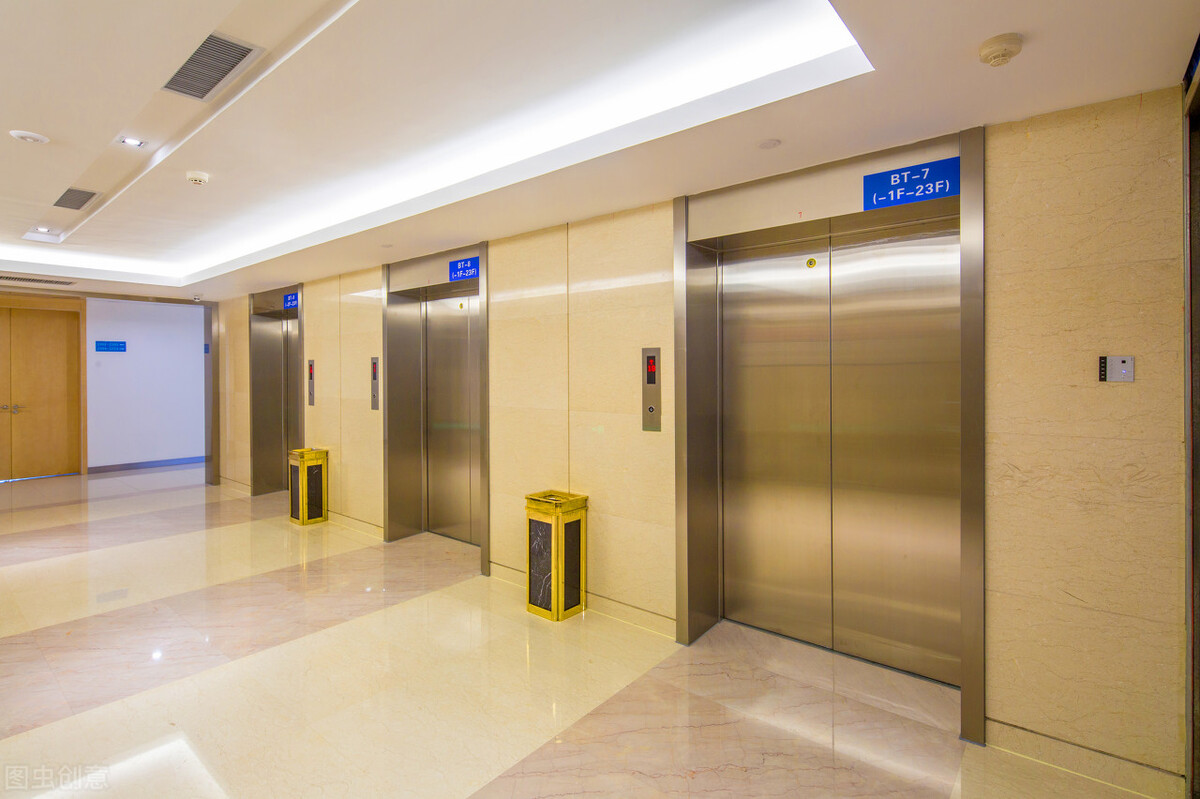

厅站部分:包含厅门、呼梯装置、门锁装置、层站显示装置、层站开关门装置等。这个部分的装置,我们大家平时只要用心观察,都可以看到的。
电梯厅站
